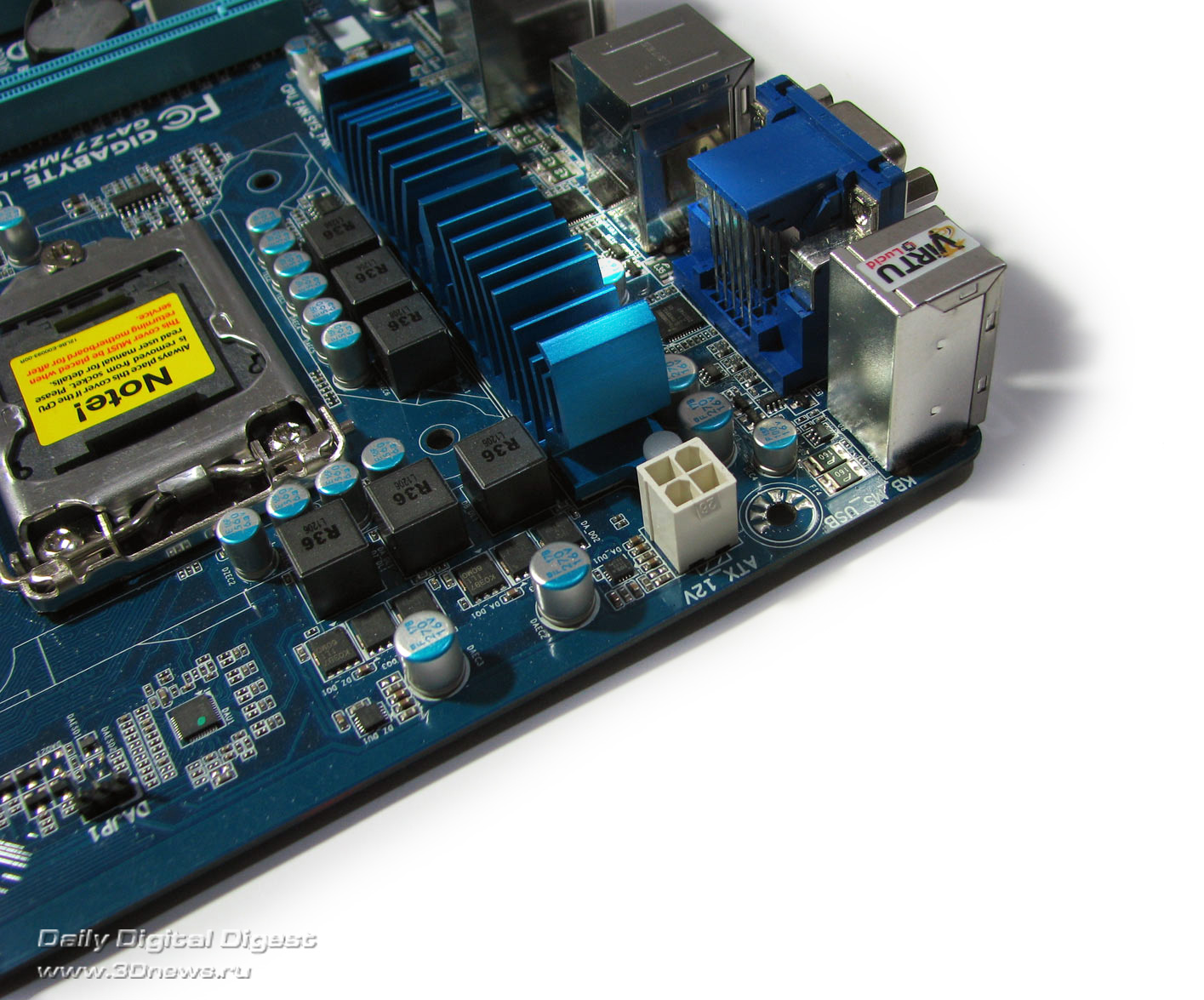

разъёмы питания 24+4

Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 4-контактный разъем питания Поддержка Gigabyte Auto Green

Управление питанием

Один порт для PS/2 клавиатуры или мыши Поддержка On/Off Charge Поддержка технологии Intel Rapid Start Поддержка технологии Intel Smart Connect STR (Suspend to RAM) S/P-DIF Out

2 х 64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Gigabyte Xpress Install Технология Gigabyte Q-Flash Поддержка Gigabyte @BIOS Поддержка UEFI DualBIOS Поддержка профилей BIOS

Extensible Firmware Interface (EFI)

Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID 0, 1, 5, 0+1 и JBOD)

Дисковая подсистема

Изменение частоты Bclk от 80 до 133,33 МГц с шагом 0,01 МГц; изменение множителя Изменение частоты GPU от 400 до 3200 МГц Изменение напряжения на процессоре, памяти, IGD Утилиты Gigabyte EasyTune 6, 3D Power

Возможности для разгона

Один слот PCI Express x1 Десять портов USB 2.0 (шесть встроенных, четыре дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet

Возможности расширения

Три слота PCI Express x16 Поддержка технологии AMD CrossFireX, NVIDIA SLI Поддержка Intel HD Graphics

Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600+ Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP

Системная память

Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s

Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost

Спецификация Gigabyte Z77MX-D3H

Анонс: Материнская плата Gigabyte Z77MX-D3H на чипсете Intel Z77 является довольно необычным продуктом, который сочетает в себе черты как дешевой утилитарной платы, так и геймерского продукта, заточенного под разгон. При этом выполнена она в форм-факторе Micro-ATX...За все время развития IT-индустрии назначение материнских плат форм-фактора Micro-ATX практически не изменилось. Они используются в основном для сборки недорогих компьютеров с базовыми функциональными возможностями. Именно снижение себестоимости стало причиной уменьшения размеров относительно полноразмерных плат ATX. Затем, в середине нулевых годов, ситуация несколько поменялась — появилась мода на компактные системы (barebone), которые прибавили Micro-ATX-платам популярности. Но вскоре эта мода прошла — производители переключились на выпуск еще более компактных Mini-ITX-систем. В результате и воспринимать Micro-ATX-платы стали как прежде: данные продукты предназначены по большей части для экономных корпоративных пользователей. Впрочем, есть исключения: скажем, один крупный производитель выпустил эксклюзивную и довольно дорогую серию компактных плат для компьютерных энтузиастов, отличавшуюся сочетанием мощных функций разгона, адекватных размерам возможностей расширения и поддержки многоядерных графических массивов SLI и CrossFire. Компания Gigabyte также не забыла о Micro-ATX-платах и представила свое видение компактной основы для игрового компьютера в лице Z77MX-D3H на чипсете Intel Z77.
